选型范围
口径范围 : DN25-80mm 流量范围 : 3.6-100m3/h 扬程范围 : 13-41m 输送介质 : 温度25-60摄氏度浓度80-98%的浓硫酸
产品概述
GBY系列液下泵是根据FY液下泵的性能参数，经材料改进设计而生产的新型浓硫酸液下泵，它是硫酸生产中干燥塔、吸收塔循环硫酸泵的选择。
主要特点
1、结构合理。
2、材料选择专用铸铁、碳钢二种，经济实用，高效节能。
3、采用开式叶轮，供输送含有颗粒的液体，（颗粒直径不超过泵吸入口直径30%为宜），运行稳定、不堵塞。
选材依据
专用钢铁大量应用于80～100%的硫酸，温度可达60-80℃。钢铁在这一浓度和温度范围的硫酸中，表面能产生保护性的硫酸铁膜层。铸铁不适用于超过100%的发烟硫酸，可能是由于三氧化硫与铁中所含的硅反应，使铸铁变脆。碳钢不适用于100～102％的发烟硫酸，超过102%的酸则又适用，温度限定约为60℃。稀硫酸对钢铁的腐蚀很大，当酸浓度为47%左右时，腐蚀率达到最高值。当酸浓度大于65%时，钢铁的腐蚀率显著降低。但是在65～80%这一段浓度中，最好还是不使用钢铁，以用铅或其它耐稀酸材料更为安全。
硫酸浓度：80%～98% 专用铸铁温度：25～50度之内、专用碳钢温度：25～60度之内。

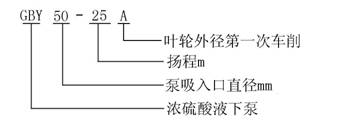

型号意义
使用注意事项
拆卸与装配
1、如更换或检查叶轮，可关闭出阀门，卸去法兰连接螺栓和底板连接螺栓，用起重工具将泵吊出容器。
2、将底板垂直在固定的支架上，卸去泵体的所有螺栓，取出泵盖和叶轮螺母，用双锤轻击泵体，即可卸下叶轮。
3、更换流动轴承则底板不动，只要卸去电机及相应支架，卸去泵联轴器、压盖、圆螺母，取也轴套体。
4、装配与拆卸的次序相反，注意轴上配件的同心度。
安装、使用、维修
1、泵组装后，盘动联轴器，看是否转动灵活。检查是否有金属摩擦声，各部件螺母是否旋紧。
2、检查泵轴和电机轴的同心度，上下联轴器外圆左右差数不得超过0.1mm，联轴器端面间隙保持1～2.5mm。
3、泵的吸入口到容器底部之间距离为吸入口径的2～3倍。泵体与器壁距离应大于口径的2.5倍。
4、泵的出液管路，应另设支架支撑，其重量不允许支撑在泵上。
5、检查电机的旋转方向，使泵的旋转方向符合指示方向。
6、关闭出口管路上的闸阀，接通冷却水管。
7、超动电机，慢慢开启出口管闸阀到需要的位置，投入正常运转。
8、经常检查泵与电机的情况，轴承温升不应超过75℃，轴承盒内应加足够黄油。 |
