产品名称：FSB系列氟塑料合金离心泵

所属类别：耐腐蚀泵系列

性能参数：查看

提交订单：订购

销售电话：021-56630238 66610110

传真：021-56521905

E-mail：sales@nanyang-pumps.com

产品描述

产品概述：
FSB型氟塑料合金离心泵泵体采用金属外壳内衬聚全氟乙丙烯(F46)，
泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制成型，轴封采用外装式波纹管机械密封，静环选用99%氧化铝陶瓷或氮化硅，动环采用四氟填充材料，耐腐耐磨，适用于输送任何浓度的硫酸、盐酸、醋酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等苛刻条件的强腐蚀性介质。其具有结构紧凑合理、耐强腐蚀、密封性能严密可靠、工作稳定、噪声低、机械强度高、无毒素分解、维修方便、流道光滑等优点。杜绝跑、冒、滴、漏，广泛应用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构等行业。

技术参数：
流量：3.6～100m3/h；
扬程：15～55m；
转速：2900r/min；
功率：1.5～18.5KW；
进口直径：25～100mm；
适用温度：-20℃～120℃。

型号意义：

化工泵结构图

序号	名称	序号	名称
1	泵体	8	油盖
2	叶轮	9	油镜
3	后盖	10	轴承
4	压盖	11	轴承压盖
5	密封件	12	联轴器
6	支架	13	吊紧螺栓
7	泵轴

FSB型氯塑料合金泵由泵体.叶轮.后盖.密封件.支架.泵轴.轴承.连轴器.吊^镙栓.镙母.底扳组成。
1、泵体：左右两边连接部分内埋钢质法兰囫各一只楱压塑料合金制成。
2、后盖右边一侧内埋一只不锈钢板（1Cr18Ni9Ti）模压塑料合金而成。
3、叶轮：采用接轴连接方法.金轴力优质钢糟加工后外包塑料合金模压而成.使叶轮与金接轴牢固地结为一体.保证轴根与叶轮后部承受随旋转时的扭矩力.这样介质浸湿部分为塑料合金。
4、机械密封：采用WB2型、ST型不用冷却水可调式端面密封技木.由碳化硅、高纯度氯化铝陶瓷.充四氟.石墨等材料制成.

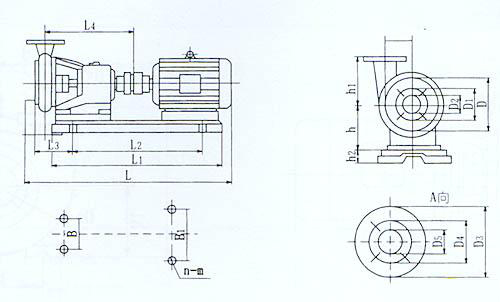

FSB-D短支架安装尺寸：

规格型号	L	L1	L2	L3		L4		D	D1	D2	D3	D4	D5	B	B1	d	h	h1	h2	n-m
25FSB-10	940	730	455	130		380		100	75	25	110	90	20	250	310	65	112	130	78	4-Φ18
25FSB-18	940	730	455	130		380		100	75	25	110	90	20	250	310	65	112	130	78	4-Φ18
40FSB-15	940	730	455	130		400		130	100	40	130	100	32	250	310	80	112	130	78	4-Φ18
40FSB-20	940	730	455	130		400		130	100	40	130	100	32	250	310	80	112	130	78	4-Φ18
40FSB-30	940	730	455	130			400	130	100	40	130	100	32	250	310	80	112	130	78	4-Φ18
40FSB-40	940	730	455	130	400			130	100	40	130	100	32	250	310	80	112	130	78	4-Φ18
50FSB-20	940	730	455	130	400			130	100	50	130	100	32	250	310	80	112	130	78	4-Φ18
50FSB-25	940	730	455	130	400			130	100	50	130	100	40	250	310	80	112	130	78	4-Φ18
50FSB-30	940	730	455	130	400			130	100	50	130	100	40	250	310	80	112	130	78	4-Φ18
50FSB-40	1045	830	560	130	400			130	100	50	130	100	40	250	375	80	112	130	78	4-Φ18
50FSB-50	1045	830	560	130	400			130	100	50	130	100	40	250	375	80	112	130	78	4-Φ18

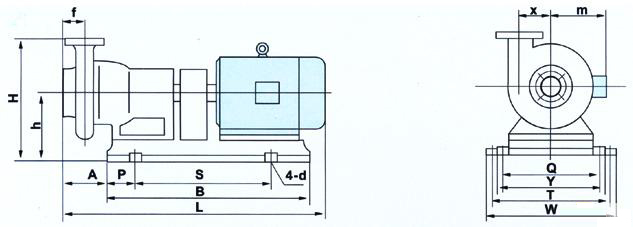

型号	l	b	s	p	a	w	t	y	q	h	h	f	x	m	4-φd
50FSB-25	786	615	455	80	107	335	285	280	250	287	162	58	82	180	4-φ16
65FSB-32	940	725	480	130	142	370	330	290	250	347	197	74	95	210	4-φ16
80FSB-20	980	725	480	130	142	370	330	290	250	347	197	74	95	210	4-φ16
80FSB-25	980	725	480	130	142	370	330	285	250	347	197	74	95	210	4-φ16
80FSB-30	980	710	480	125	142	365	330	340	250	347	197	74	95	210	4-φ16
80FSB-40	1096	840	660	90	142	430	390	340	300	410	230	85	118	265	4-φ16
80FSB-50	1096	855	655	100	142	430	400	340	310	410	230	85	118	265	4-φ16
80FSB-55	1141	840	830	90	142	430	390	340	300	410	230	85	118	265	4-φ16
100FSB-32	1320	1270	830	215	142	500	400	350	440	500	280	100	118	265	4-φ24

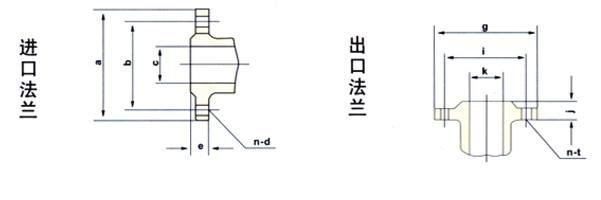

进、出口法兰尺寸：

型号	进口法兰尺寸					出口法兰尺寸
型号	c	a	b	e	n-φd	k	g	i	j	n-φt
40FSB-15(d)	40	130	100	18	4-φ11.5	32	112	90	18	4-φ11.5
40FSB-20(d)	40	130	100	18	4-φ11.5	32	112	90	18	4-φ11.5
40FSB-30(d)	40	130	100	18	4-φ11.5	32	112	90	18	4-φ11.5
50FSB-20(d)	50	130	100	18	4-φ11.5	32	112	90	18	4-φ11.5
50FSB-25(d)	50	130	100	18	4-φ11.5	32	112	90	18	4-φ11.5
50FSB-30(d)	50	130	100	18	4-φ11.5	32	112	90	18	4-φ11.5
65FSB-32(d)	65	185	150	18	4-φ14	50	160	130	22	4-φ12
80FSB-25(d)	80	185	150	18	4-φ14	65	160	130	22	4-φ12
80FSB-30(d)	80	185	150	18	4-φ12	65	160	130	22	4-φ13
80FSB-40	80	190	150	18	4-φ16	50	170	125	20	4-φ17.5
80FSB-50	80	190	150	18	4-φ17.5	50	170	125	20	4-φ17.5
80FSB-55	80	190	150	20	4-φ17.5	50	170	125	20	4-φ17.5
100FSB-32	100	220	180	20	4-m16	80	200	165	25	4-m16

FSB型安装尺寸

规格型号	L	L1	L2	L3	L4	D	D1	D2	D3	D4	D5	B	B1	d	h	h1	h2	n-m
65FSB-32	1045	830	560	240	410	185	150	65	160	135	50	250	375	95	132	150	65	4-Φ18
65FSB-40	1045	830	560	240	410	185	150	65	160	135	50	250	375	100	132	185	65	4-Φ18
65FSB-50	1045	830	560	240	410	185	150	65	160	135	50	250	375	100	132	185	65	4-Φ18
80FSB-20	1045	830	560	240	410	185	150	80	160	135	65	250	375	95	132	150	65	4-Φ18
80FSB-30	1045	830	560	240	410	185	150	80	160	135	65	250	375	95	132	150	65	4-Φ18
80FSB-34	1045	830	560	240	410	185	150	80	160	135	65	250	375	95	132	150	65	4-Φ18
80FSB-40	1015	830	560	240	410	185	150	80	160	135	65	250	375	100	132	185	65	4-Φ18
80FSB-50	1045	830	560	240	410	185	150	80	160	135	50	250	375	100	132	185	65	4-Φ18
80FSB-55	1310	970	610	245	500	185	150	80	160	135	65	330	430	110	160	205	100	4-Φ18
80FSB-80	1310	970	640	245	500	185	150	80	160	135	65	330	430	135	160	205	100	4-Φ18
100FSB-32	1330	970	640	245	500	185	150	100	160	135	65	330	430	110	160	205	120	4-Φ18
100FSB-50	1360	970	640	245	500	185	150	100	160	135	65	330	430	110	160	205	160	4-Φ18
