选型范围
口径范围: φ50-φ200
流量范围: 6.3-300(m3/h)
扬程范围: 13-650(m)
输送介质: 清水或物理化学性质类似于水的其它液体。
产品概述：
DG型锅炉给水泵、单吸多级、分段式离心泵。具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。供输送清水或物理化学性质类似于水的其它液体。也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。
产品特点
1、泵运行平稳，噪音低。
2、轴封采用软填料密封或机械密封，密封安全可靠、结构简单，维修方便快捷。
3、轴为全封结构，确保了不与介质接触，不锈蚀。。
技术参数
流量：6.3-300m3/h；
扬程：13-650m；
功率：2.2-400KW；
转速：1450-2950r/min；
口径：φ50-φ200；
温度范围：≤105℃；
工作压力：≤3.0Mpa。

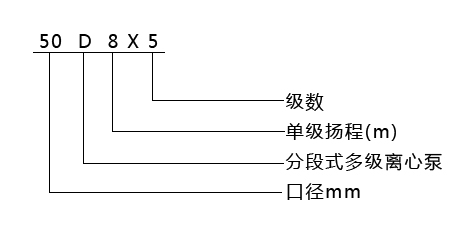

型号意义
结构说明
DG型锅炉给水泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在出水段上垂直向上，其扬程可根据使用需要而增减水泵级数。水泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修后装配时务必注意。
DG型锅炉给水泵的主要零件有：进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平盘、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为锈铁制成，共同形成泵的工作室。
叶轮为优质锈铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴
向力由平盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。轴的一端装联轴器部件，与电
机直接连接。
密封环为锈铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更。
平衡环为铸铁制成，固定在出水段上，它与平衡盘共同组成平装置。
平衡盘为耐磨锈铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为锈铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。如果填料太紧，轴套容易发热，同时耗费功率。填料太松，由于液体流失要降低水泵的效率。
DG型锅炉给水泵结构图：

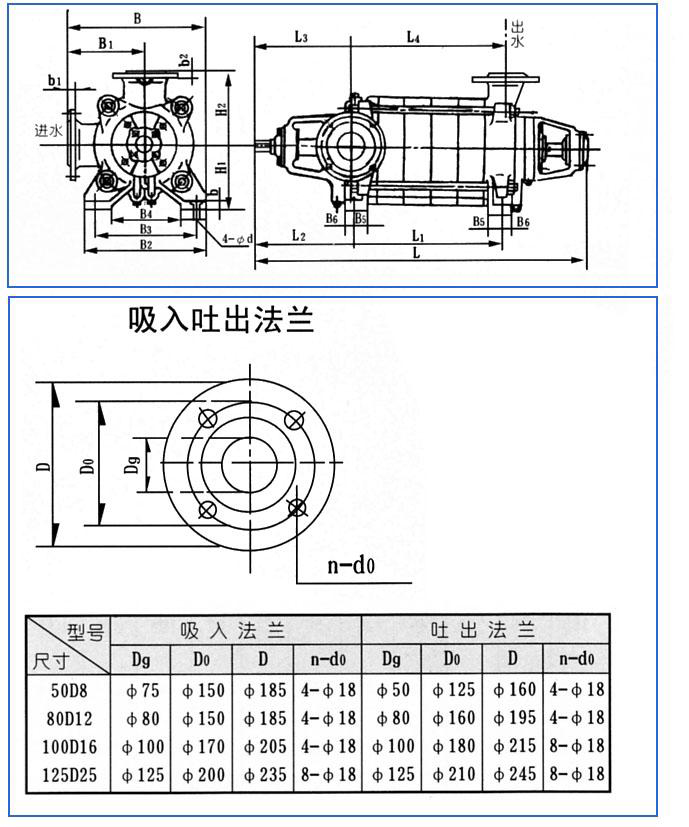

安装尺寸
 |
