产品名称:ZCQ型自吸式磁力泵
所属类别:磁力泵系列
性能参数:查看
提交订单:订购
销售电话:021-56630238  66610110
传 真:021-56521905
E-mail:sales@nanyang-pumps.com
产品描述

一、产品概述

  ZCQ型自吸式磁力驱动泵(以下简称自吸泵)该泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病,泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造,既有CQ型磁力驱动泵的功能,又集皂吸于一身,不需底阀和引灌水,自吸高度 4

二、产品特点

  该泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便,可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体,以及循环水设备配套,特别是易漏、易燃、易爆液体的抽送。

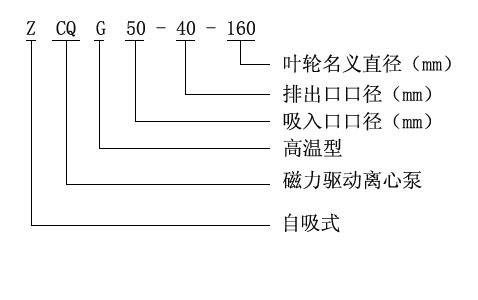

三、型号意义




自吸泵的使用
1、泵使用前应进行检查、电机风叶转动要灵活、无卡住及异声现象,各紧固件要牢固。
2、拧开泵上方的加水螺栓,加入储液水不少于泵体容积的三分之二,旋紧螺栓。
3、接上电源试转一下,从电机端看,运转是否与果转向标记一致。
4、泵停止工作前,先关闭排出阀门,再关闭电源,最后关闭吸入管阀门。

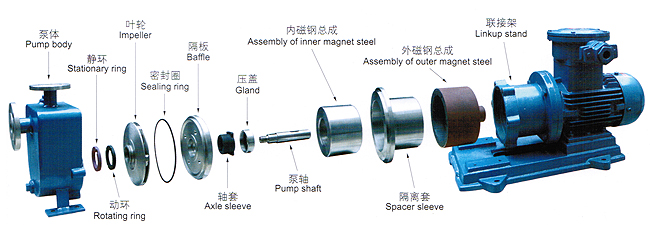

结构爆炸图


ZCQ型自吸式磁力泵(工作原理)

本泵采用外混式轴向回水泵体结构,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成,结构见图一。泵启动后,在离心力的作用下,吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气?混合物,混合物经蜗壳进入气液分离室,随着速度减慢,导致气水分离,空气由泵出液口排出,液经回水孔返回泵内, 经过多次循环,进液管道中的空气被排净,使泵内形成一定的真空度,达到自吸的作用。

自吸泵使用注意事项

1.因自吸泵轴承的冷却和润滑是靠被输送的介质,所以绝对禁止空运转,同时避免在工作中途停电后再启动时所造成时空栽运转。
2,被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。
3,泵在使用中环境温度应小于40℃,电机温升不得超过75℃。
4,被输送的介质及其温度应在泵材允许的范围内(详见附表〕。金属泵的使用温度〈100℃;,被输送的介质比重?1.3;介质比重〈1.3时,将影响技术性能。
5,对于输送液为易沉淀结晶的介盾,使用后应及时清洗,排净泵内积液。
6,自吸泵运行500小时后,应拆检思承和端面动环的磨损情况,若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1.5~2mm时,应更换轴承和轴向动环。
泵主要材料的耐腐蚀性能(供参考) 附表

介质名称

浓度(%)

不锈钢

浓度(%)

陶瓷

25℃

50℃

25℃

80℃

硫酸

〈5

×



v

v

硝酸

70

v



v

v

盐酸



×



v

v

氢氟酸



×



0~100

×



醋酸

〈20



v

v

氢氧化钠

70



×

重铬酸钾

40~60

v

v

10~20

v

v

溴水



v

v

乙醇



v



v

v

丙酮



v

v



v



四氯乙烷

50

v

v



v

v

氟利昂22



v



v

v

漂白液

CL12%

×



v

v

电镀液



v

v

照相液



v



v

v



符号说明:v-优良,√ -良好,o-可用,但腐蚀明显,× -腐蚀严重,不适用。
