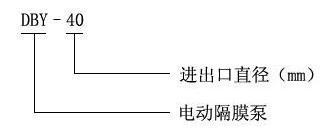

三、型号意义：
隔膜泵技术参数：
流量：0-20m3/h；
扬程：30m；
功率：0.37-4kw；
转速：1450r/min；
口径：10-100mm；
温度：-15-+150℃；
自吸高度：5-7m。
DBY系列电动隔膜泵(使用方法)

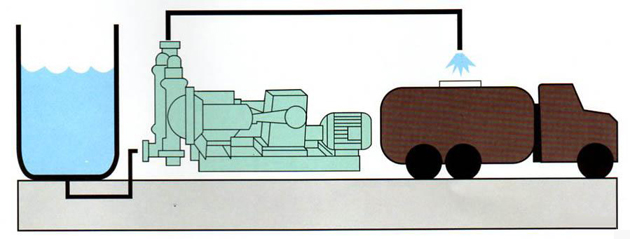

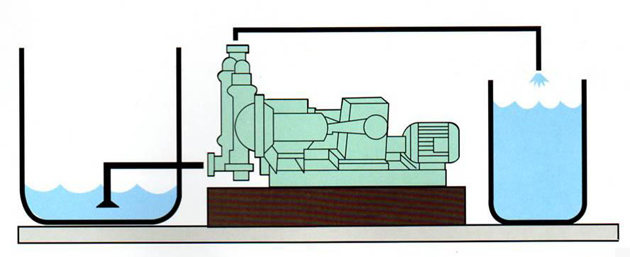

将液体A容器抽送到B容器可用此法
高粘稠液体可采用此方法将液体位提高，使液料容易抽出

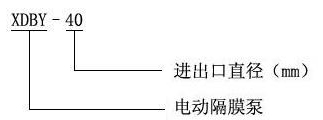

型号定义
正确选用隔膜泵
本隔膜泵的主要部件是隔膜.正确选用隔膜可以达到事半功倍的目的，用户订货时须注明输送介质的性质，以便出厂时配备不同隔膜，一般隔膜有下列几种：
1.丁晴隔膜；主要用于耐油场合。
2.氯丁橡胶5031#本单位特制，主要用于耐丙酮及各种酸类、碱类。
3.氟橡胶6021#本单位特制，主要用于高温150℃：，耐甲笨耐腐蚀。但价格比其它隔膜高。
4.食品橡胶，专用于食品饮料的输送。
注意事项
1.泵出口严禁安装阀门，如必需装阀门；要在出口安装安全阀门，工作压力不得超过4公斤，以免造成损失。
2.应及时加油，保持润滑系统正常运转。
3.泵在使用中环境温度应小于40℃、电机温度不得超过75℃。
4.被输送的介质及其温度应在泵材允许范围内。
5.对于输送液体为易沉淀结晶的介质时，使用后应及时清洗排净泵内积物，以免再开时损坏。
适用范围
隔膜泵主要用途:
1、各种剧毒、易燃、易挥发液体。
2、各种强酸、强碱、强腐蚀液体。
3、可输送较高温度的介质150℃。
4、作为各种压滤机前级送压装置。 ．
5、热水回收及循环。
6、油罐车、油库、油品装卸。
7、泵吸泡菜果酱、土豆泥、巧克力等。
8、泵吸油漆、树胶、颜料粘合剂。
9、各种瓷器釉浆水泥灌浆灰浆泥浆。
10、各种橡胶浆乳胶、有机溶剂、填料。
11、用泵为油轮驳船清仓吸取仓内污水及剩油。
12、啤酒花及发酵粉稀浆、糖浆、糖蜜。
13、泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
14、各种特殊介质的吸送。

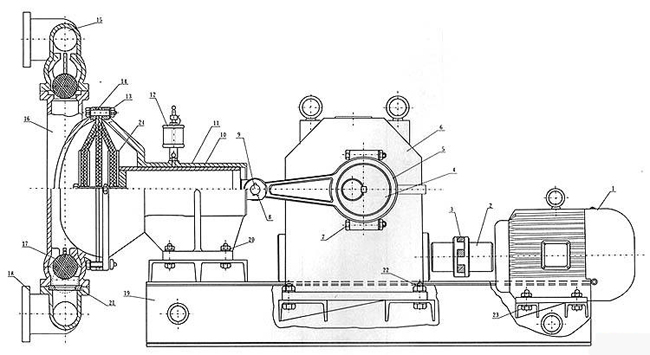

结构图
主要零件名称及材质
编号 |
名称 |
材质 |
数量 |
1 |
电机 |
|
1 |
2 |
联轴器 |
HT200 |
2 |
3 |
六角弹性块 |
氯丁橡胶 |
1 |
4 |
偏心轮 |
HT250 |
2 |
5 |
连杆 |
ZG |
2 |
6 |
减速箱 |
|
1 |
7 |
螺栓 |
Q235-A |
4 |
8 |
开口销 |
Q235-A |
2 |
9 |
活塞销 |
A3 |
2 |
10 |
活塞 |
无缝管两端焊接 |
2 |
11 |
缸套 |
HT200 |
2 |
12 |
油杯 |
|
2 |
13 |
螺栓 |
Q235-A |
16 |
14 |
隔膜 |
丁晴橡胶 氯丁橡胶 |
4 |
15 |
出水管 |
铝合金 |
1 |
铸铁 |
不锈钢 |
衬胶 |
16 |
泵体 |
铝合金 |
2 |
铸铁 |
不锈钢 |
衬胶 |
17 |
阀球 |
不锈钢 |
4 |
18 |
进水管 |
铝合金 |
1 |
铸铁 |
不锈钢 |
衬胶 |
19 |
底座 |
HT200 槽钢 |
1 |
20 |
螺栓 |
Q235-A |
8 |
21 |
阀口座 |
氯丁橡胶 丁晴橡胶 |
4 |
22 |
螺栓 |
Q235-A |
4 |
23 |
螺栓 |
Q235-A |
4 |
24 |
压板 |
A3 |
4 |

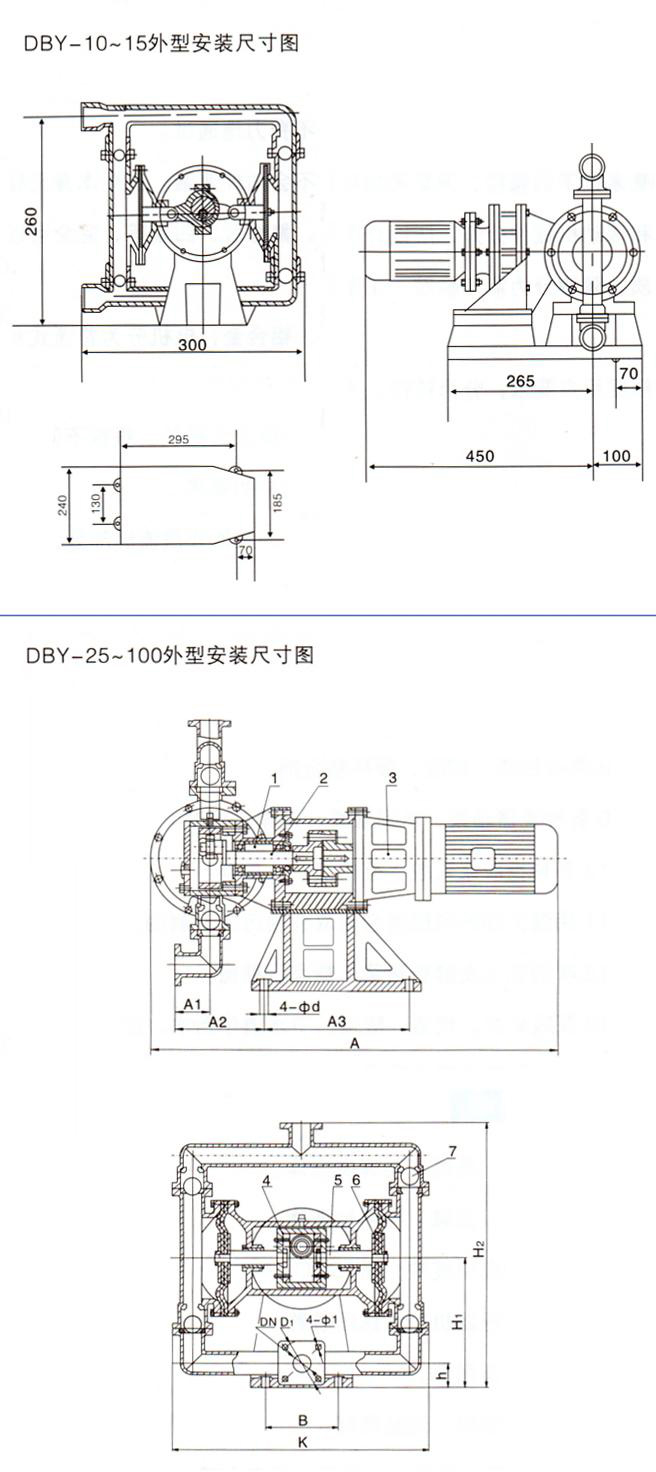

安装尺寸
| 型号 |
A |
A1 |
A2 |
A3 |
B |
K |
DN |
D1 |
Φ1 |
Φd |
h |
H1 |
H2 |
| DBY-25 |
900 |
75 |
160 |
300 |
180 |
550 |
25 |
75 |
11 |
17.5 |
110 |
315 |
620 |
| DBY-40 |
900 |
75 |
160 |
300 |
180 |
550 |
40 |
100 |
14 |
17.5 |
110 |
315 |
620 |
| DBY-50 |
960 |
140 |
250 |
370 |
240 |
550 |
50 |
110 |
14 |
17.5 |
85 |
360 |
820 |
| DBY-65 |
960 |
140 |
250 |
370 |
240 |
550 |
65 |
130 |
14 |
17.5 |
85 |
360 |
820 |
| DBY-80 |
900 |
110 |
0 |
700 |
390 |
800 |
80 |
150 |
17.5 |
17.5 |
130 |
470 |
980 |
| DBY-100 |
900 |
110 |
0 |
700 |
390 |
800 |
100 |
150 |
17.5 |
17.5 |
130 |
470 |
980 |
