一、产品概述：
XBD-(I)型立式单吸多级管道式消防泵供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。适用于各种场合如住宅、宾馆、办公大楼、商业大楼、工厂、医院等处的消防供水。
二、产品特点：
1、水力模型先进，效率高，性能范围广。
2、立式结构，占地面积小。
3、振动小，噪音低，采用水力平衡轴向力，使泵运行平稳，安全可靠。
4、泵进、出口在同一水平轴线上，且口径规格相同，便于管路连接，装卸极为方便。

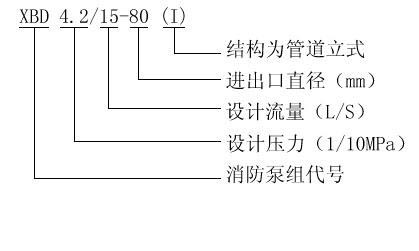

四、型号意义：
结构图

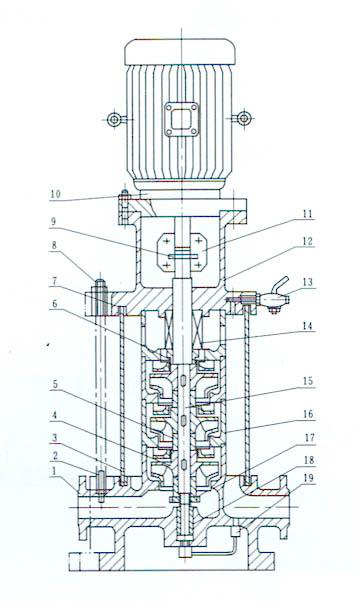

1，XBD-(I)型立式单吸多级管道式消防泵为立式、多级节段式结构.泵进出水法兰处在同一直线上，叶轮采用水力平衡方式，轴向力, 泵下端有一导轴承.轴通过夹壳联轴器与电机轴固定传动.外筒为不锈钢筒。
2，轴封采用机械密封。
3，泵由电机驱动，从电机端方向看，泵顺时针方向旋转。
4，泵出口设有排气阀（气嘴），可保证泵内气体能完全排尽。
5，叶轮可采用青铜材料.避免长期停机后叶轮与导叶间锈合。
1 |
泵体 |
6 |
轴套 |
11 |
联轴器 |
16 |
中段 |
2 |
拉紧螺栓 |
7 |
密封垫 |
12 |
联接座 |
17 |
轴套螺母 |
3 |
外筒 |
8 |
螺母 |
13 |
排气阀 |
18 |
轴瓦 |
4 |
叶轮 |
9 |
销 |
14 |
机械密封 |
19 |
回水管部件 |
5 |
叶轮挡套 |
10 |
电机 |
15 |
轴 |
|
|
安装尺寸：
安装说明
1，安装?管路重量不应承受在泵上，否则易损坏水泵；
2，泵与电机是整体结构.出厂时已由厂家校正， 所以安装?无需调蝥.因此安装?十分方便；
3，安装?必须拧紧地脚螺栓.且每间隔一定时段应对泵进行检?防止其松动.以免水泵起动时发生剧烈振动而影响泵的性能；
4，安装水泵前应仔细检?泵流道内有无影响水泵运行的硬质物(如石块、铁砂等）以免水泵运行时损坏过流部件；
5，为了维护方便和使用安全.在泵的?出口管路上安装一只调节阀及在泵?出口附近安装一只压力表，对于高扬程泵.为防止水锤.还应在出口闸阀前安装一只止回阀以应付突然断电等失去动力事故，从而确保水泵在运行，增长水泵的使用寿命；
6，泵用于有吸程场合.应装有底阀，并且?口管路不应有过多弯道，同?不得有漏水、漏气现象. 以免影响水泵的吸入性能；
7，为不使杂质迸入泵内而堵塞流道影响性能. 应在泵?口前面安装过滤器；
8，安装管路?转动水泵的转子部件，应无磨擦声或卡死现象，否则应将泵拆开检查原因。

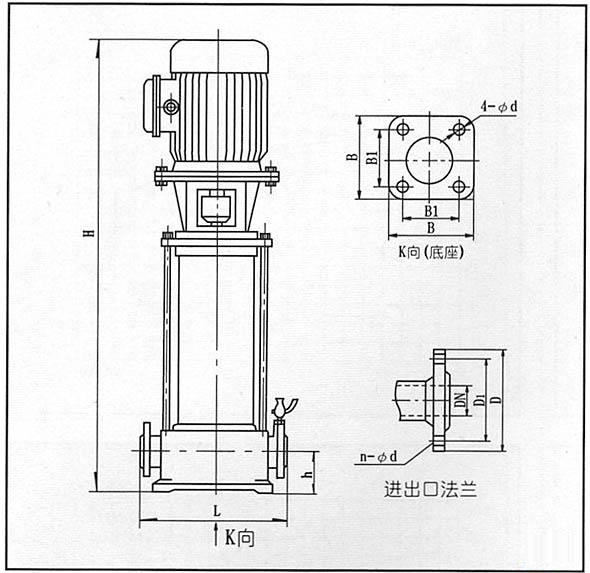

泵基础及其尺寸
型号 |
h |
L |
B1 |
B |
4-d |
出口法兰 |
DN |
D1 |
n-Φd1 |
D |
XBD/0.56-(I)25
XBD/1.11-(I)25 |
75 |
300 |
205 |
230 |
4-Φ14 |
25 |
85 |
4-14 |
115 |
XBD/1.67-(I)40 |
90 |
330 |
215 |
255 |
4-Φ18 |
40 |
110 |
4-18 |
150 |
XBD/3.33-(I)50
XBD/5-(I)50 |
100 |
360 |
235 |
300 |
4-Φ18 |
50 |
125 |
4-18 |
160 |
XBD/10-(I)80
XBD/15-(I)80 |
130 |
420 |
300 |
340 |
4-Φ18 |
80 |
160 |
8-18 |
200 |
XBD/20-(I)100 |
140 |
420 |
300 |
340 |
4-Φ18 |
100 |
180 |
8-18 |
220 |
XBD/25-(I)125
XBD/30-(I)125 |
160 |
500 |
350 |
400 |
4-Φ24 |
125 |
210 |
8-18 |
250 |
XBD/35-(I)150
XBD/40-(I)150 |
180 |
500 |
350 |
400 |
4-Φ24 |
150 |
240 |
8-22 |
285 |

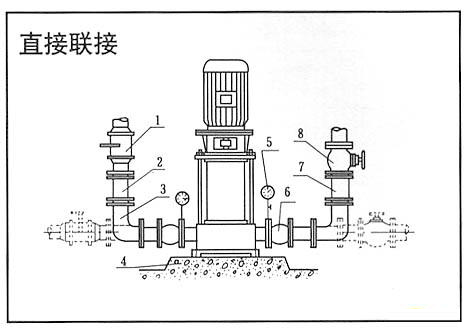

1.进口阀门 2.直管 3.弯管 4.基础 5.压力表 6.挠性接头 7.直管 8.出口阀门

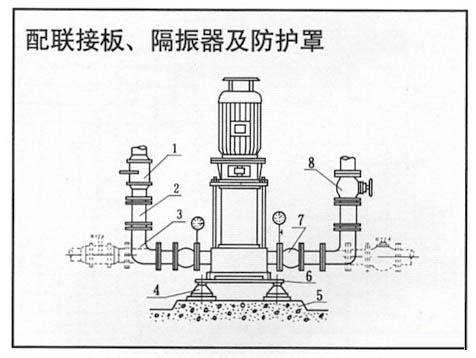

1.进口阀门 2.直管 3.弯管 4.隔振器 5.基础 6.联接板 7.挠性接头 8.直管 9.出口阀门

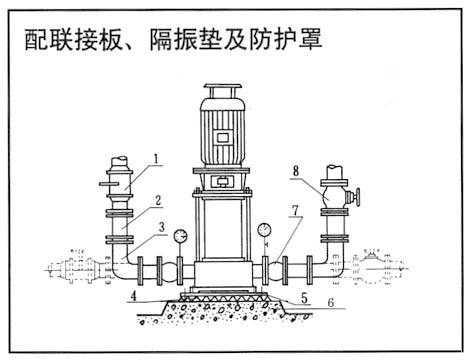

1.进口阀门 2.直管 3.弯管 4.隔振垫 5.联接板 6.基础 7.挠性接头 8.出口阀门
|
